La vanne papillon est un dispositif de régulation de debit très utilisé dans l'industrie et chauffage et le genie climatique. Elle se distingue par sa conception simple et efficace, permettant un contrôle précis du flux de liquides, de gaz ou de solides en vrac dans des systèmes de tuyauterie=; Cet article explore les carctéristiques, le fonctionnement, les avantages, ainsi que les applications de la vanne papillon.
FONCTIONNEMENT DE LA VANNE PAPILLON

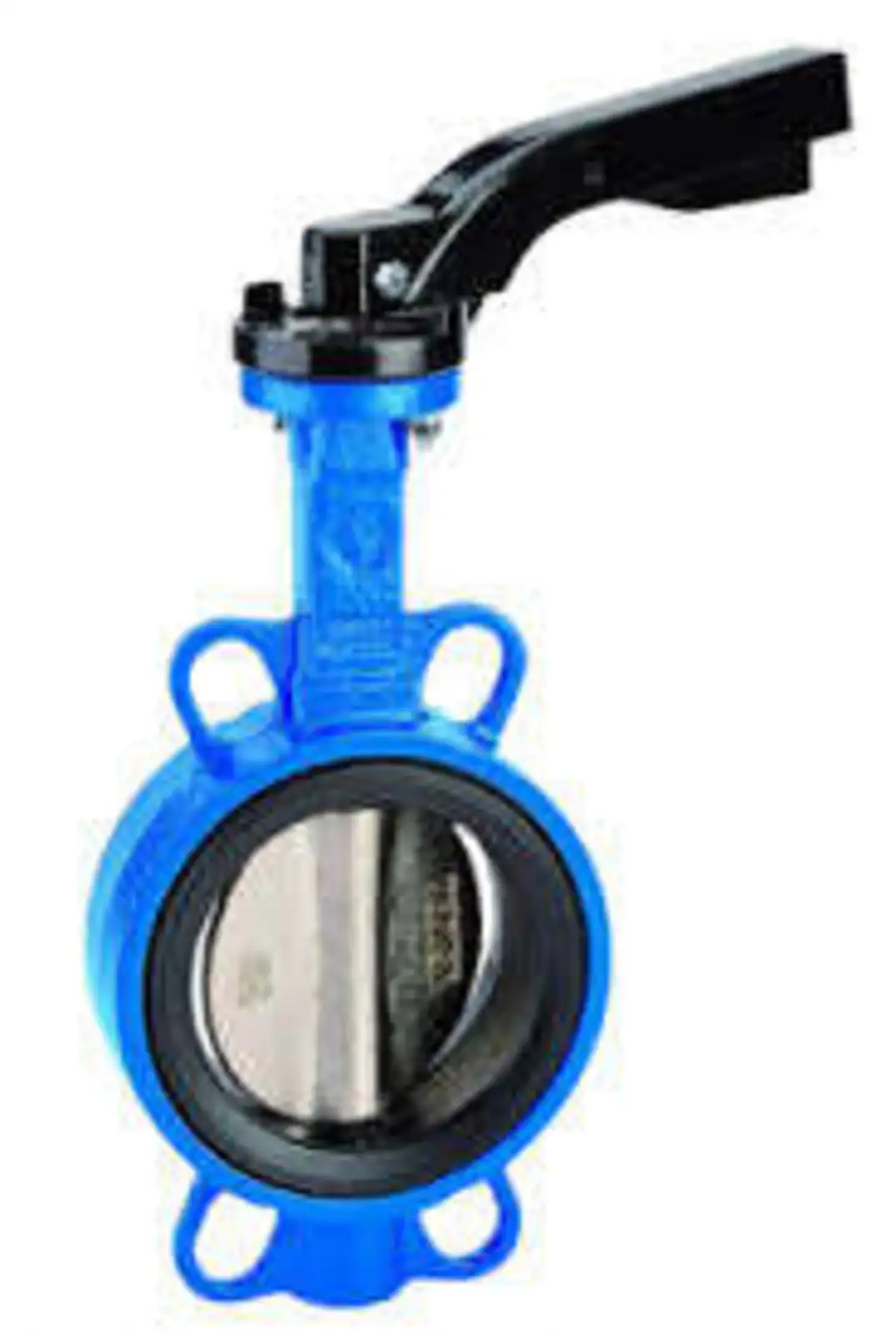

La vanne papillon tire son nom du disque central, qui ressemble à des ailes de papillon lorsqu'il est ouvert. Le mecanisme de base comprend :
* Un disque ou clapet : placé ou centre de la canalisation et fixé à une tige. Le disque pivote pour réguler le debit.
* Un corps de vanne : enveloppe le disque et la tige.

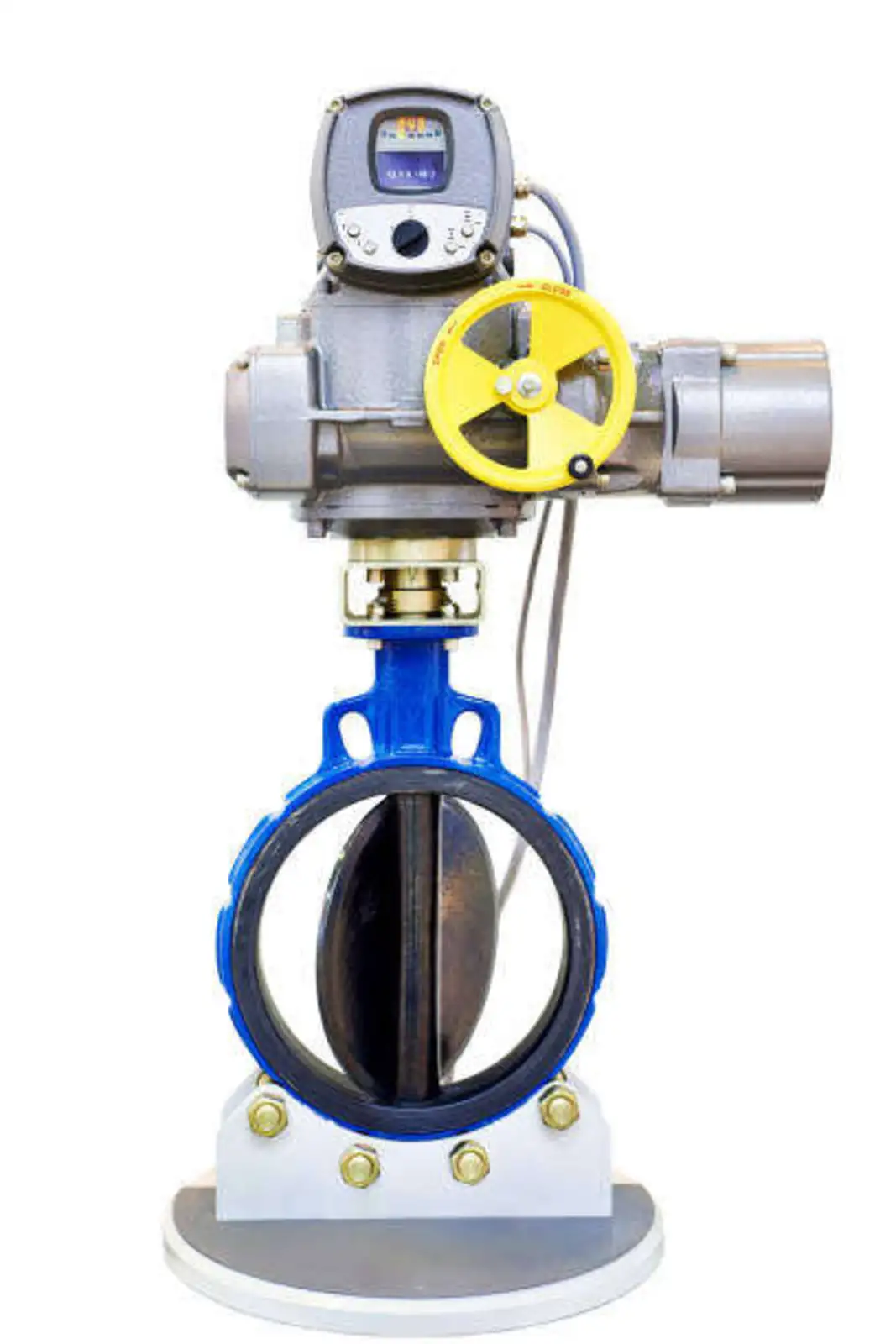

* Une tige d'entraînement : connecté à un mécanisme de commande manuel, électrique ou pneumatique, qui permet de faire pivoter le disque.

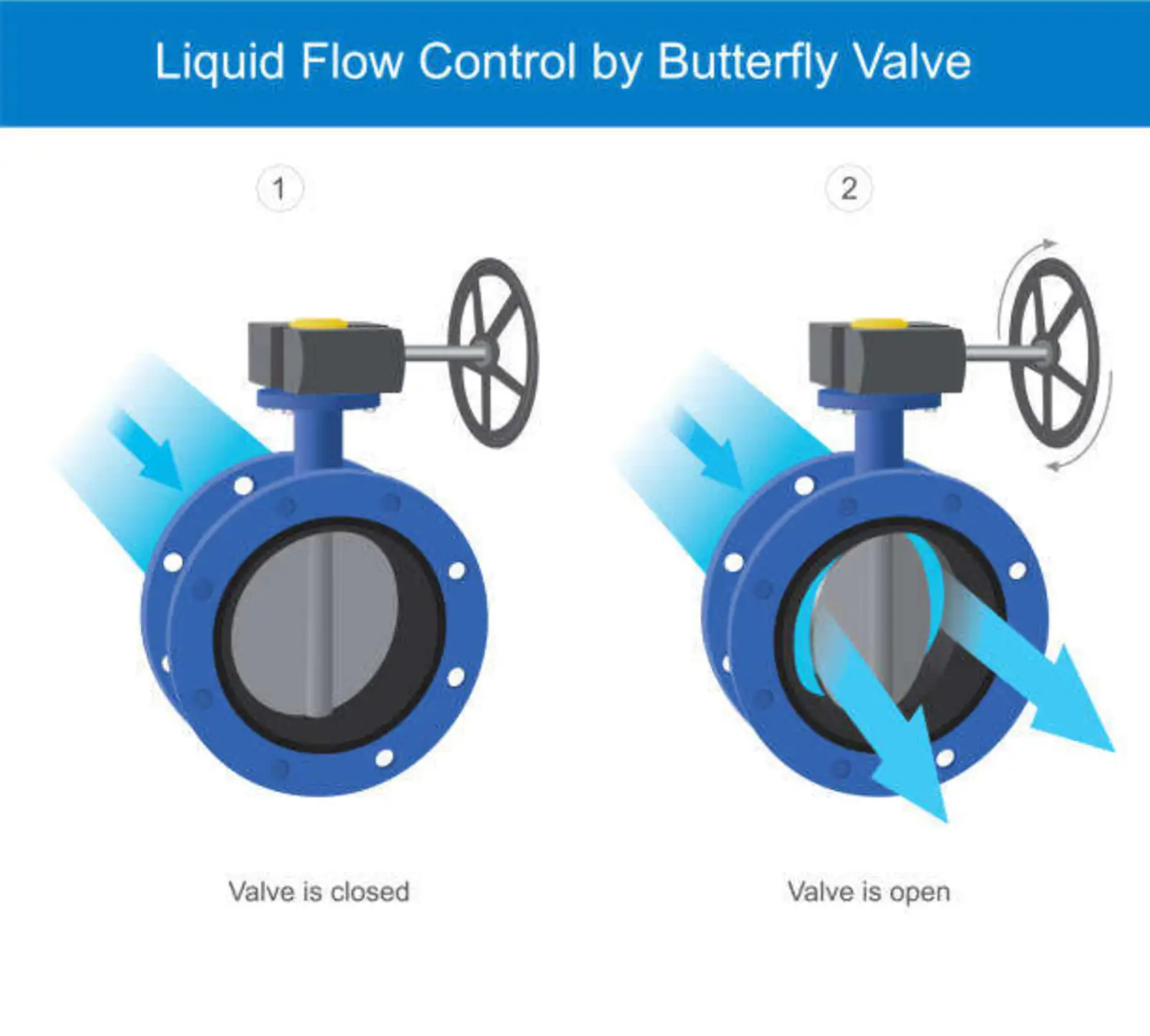

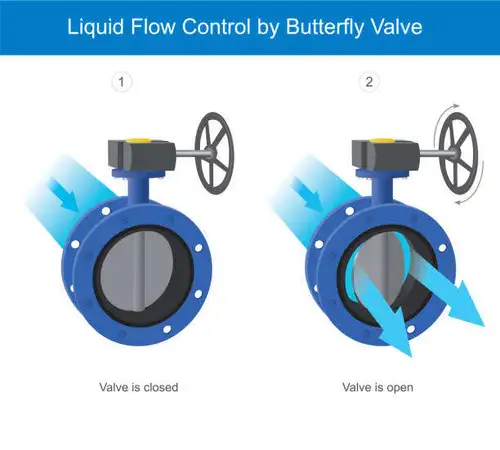

Lorque la vanne est en position fermée, le disque est perpendiculaire à l'écoulement du fluide, bloquant le passage. En position ouverte, le disque s'aligne parallèlement au flux, permettant un passage libre. L'angle d'ouverture du disque détermine le debit du fluide dans le système.
ATTENTION : Il n'y a pas de règle spécifique pour la couleur des vannes papillon, excepté pour l'utilisation sur réseaux GAZ, dans ce cas, la poignet sera de couleur jaune.
AVANTAGES DE LA VANNE PAPILLON
La vanne papillon présente plusieurs atouts par rapport aux autres types de vannes:
* Conception compacte : elle prend peu de place dans les systèmes de tuyauterie.
* Légèreté : son poids réduit facilite l'installation, surtout dans les grandes dimensions.
* Faible Coût : généralement moins coûteuse à fabriquer et à entretenir.
* Rapidité de fonctionnement : elle permet une ouverture et une fermeture rapides, souvent utilisées pour des fonctions d'arrêt d'urgence.
* Adaptabilité : fonctionne pour les fluides liquides, gazeux, et même certains solides en suspension.

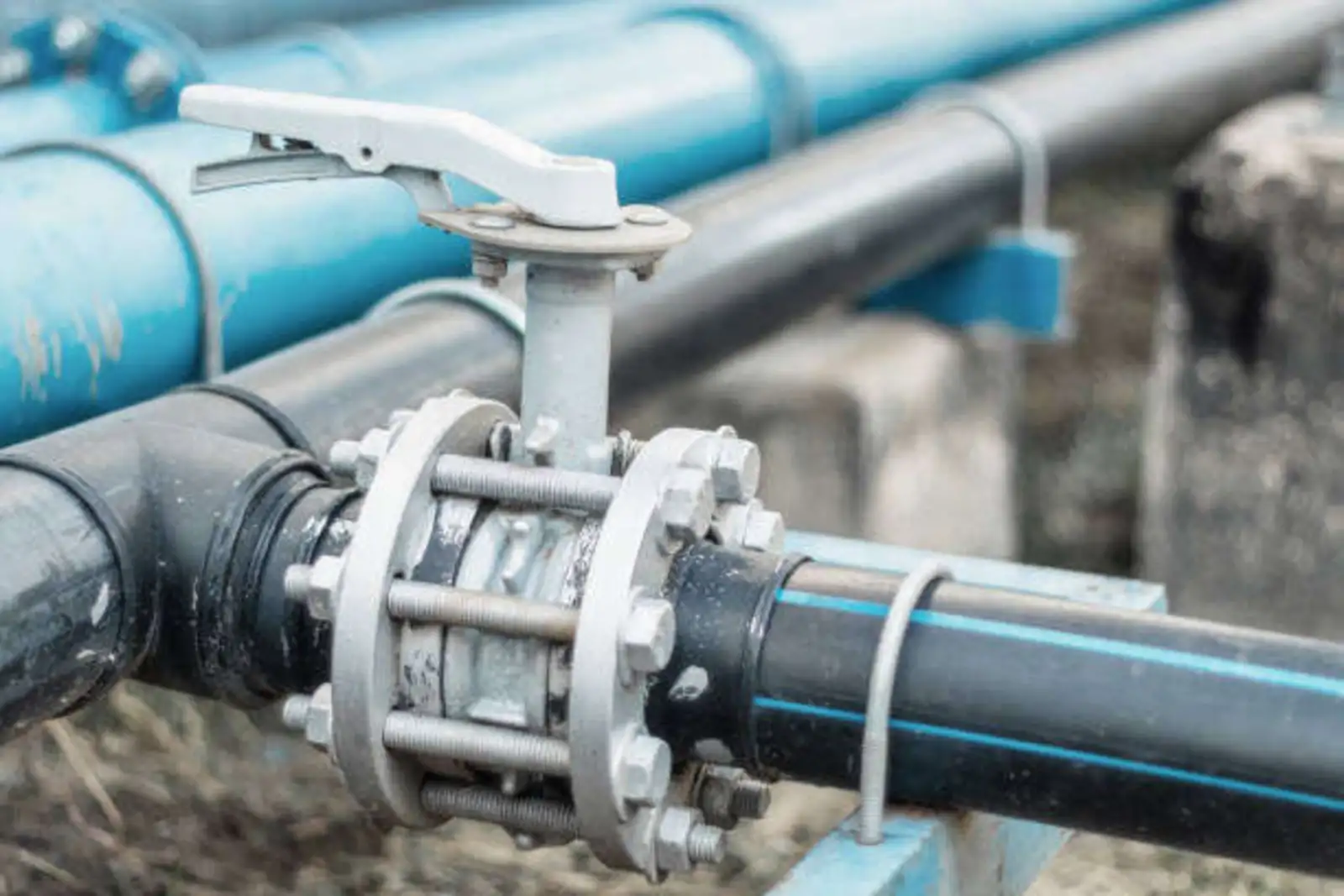

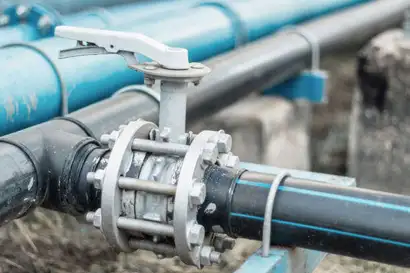

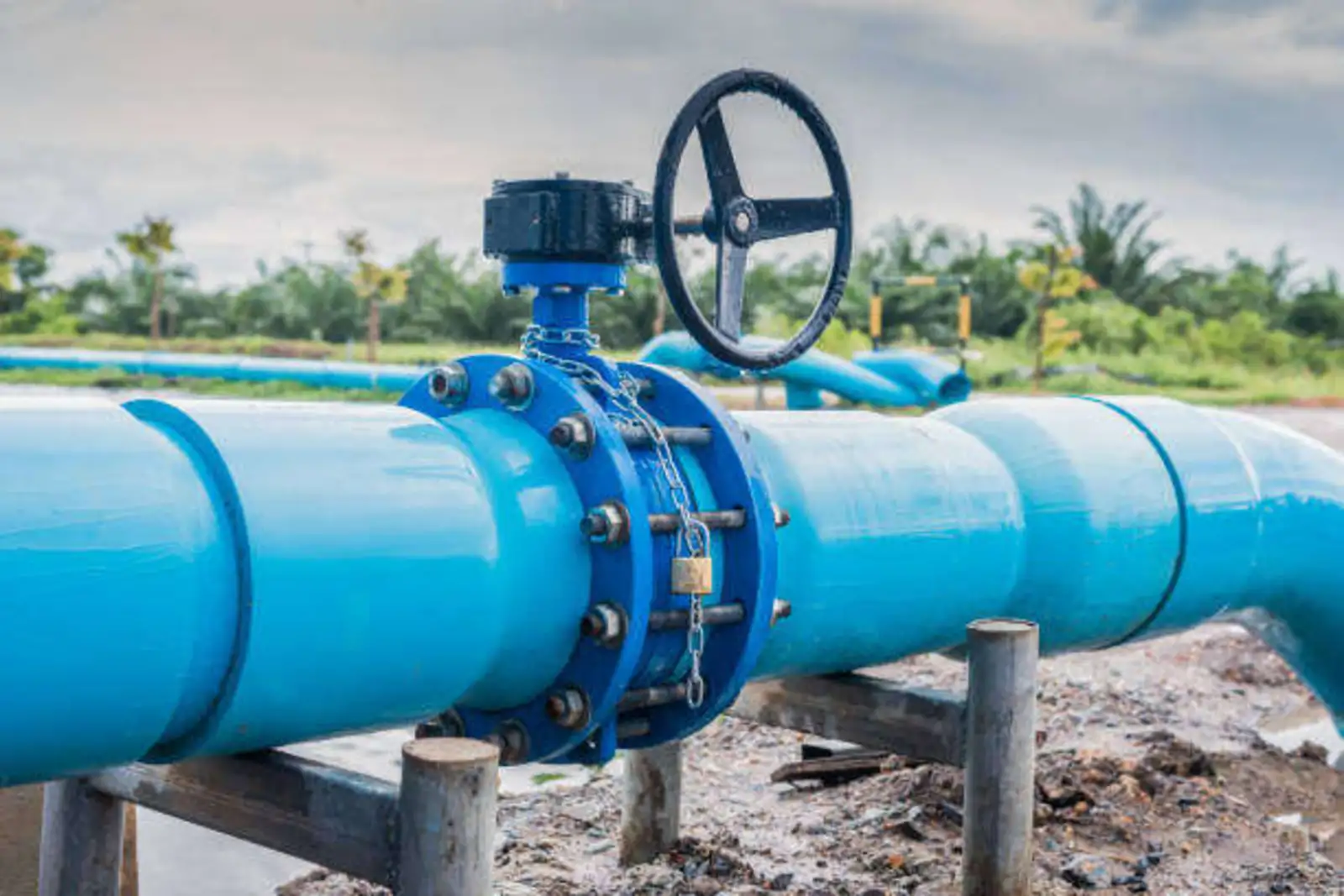

APPLICATIONS DE LA VANNE PAPILLON
Les vannes papillon sont largement utilisées dans divers secteur, notamment :
* industrie chimique et pétrochimique : pour contrôler les fluides corrosifs et les gaz.
* Traitement de l'eau et des eaux usées : pour la régulationdu débit dans les systèmes de distribution.
* Production d'énergie : utilisées dans les centrales électriques pour les systèmes de refroidissement et de distribution de vapeur.
* HVAC (Chauffage, Ventilation et climatisation) : pour le controle du débit dans les circuits
* Apllications maritimes : dans les sytèmes de ballast et de gestion de l'eau des navires.
RECOMMANDATIONS POUR L'INSTALLATION D'UNE VANNE PAPILLON
1 : Lors de l'installation, veillez à ce que le papillon soit légèrement ouvert afin d'éviter toute contrainte entre le papillon et la manchette pendant le serrage des contre-brides.
2 : Assurez vous de vérifier la compatibilité des vannes papillon choisies avec un montage brides"point bleu" pour garantir une installation adéquate.
La vanne papillon est une solution polyvalente et économique pour le controle du débit dans une grande variété. de systèmes de tuyauterie. Son utilisation répandue dans l'industrie et le batiment s'explique par sa conception simple, son faible coût, et ses performances satisfaisantespour de nombreuses applications. Toutefois, il est importantde bien choisir le type de vanne papillon adapté aux spécificités de chaque projet et installation pour garantir son efficacité et sa longévité.
