Les circulateurs de chauffage, également appelés pompes de circulation ou accélérateurs, jouent un rôle essentiel dans le systèmes de chauffage. Leur fonction principale est de faire circuler l'eau depuis la chaudière ou la pompe à chaleur jusqu'aux émetteurs de chaleur comme les radiateurs ou les okachers chauffants. Apparues dans les années 60, ces pompes ont remplacé les systèmes de circulation par thermosiphon pour améliorer l'efficacité des installations de chauffage.
FONCTIONNEMENT D'UN CIRCULATEUR DE CHAUFFAGE
Le circulateur de chauffage assure la circulation de l'eau dans un circuit fermé, en compensant les pertes de charge et en maintenant une pression suffisante. Son rôle est comparable à celui du coeur dans un organisme, en faisant circuler le fluide caloporteur du générateur de chaleur (chaudière ou pompe à chaleur) vers les radiateurs ou le chauffage au sol, puis de nouveau vers la chaudière.

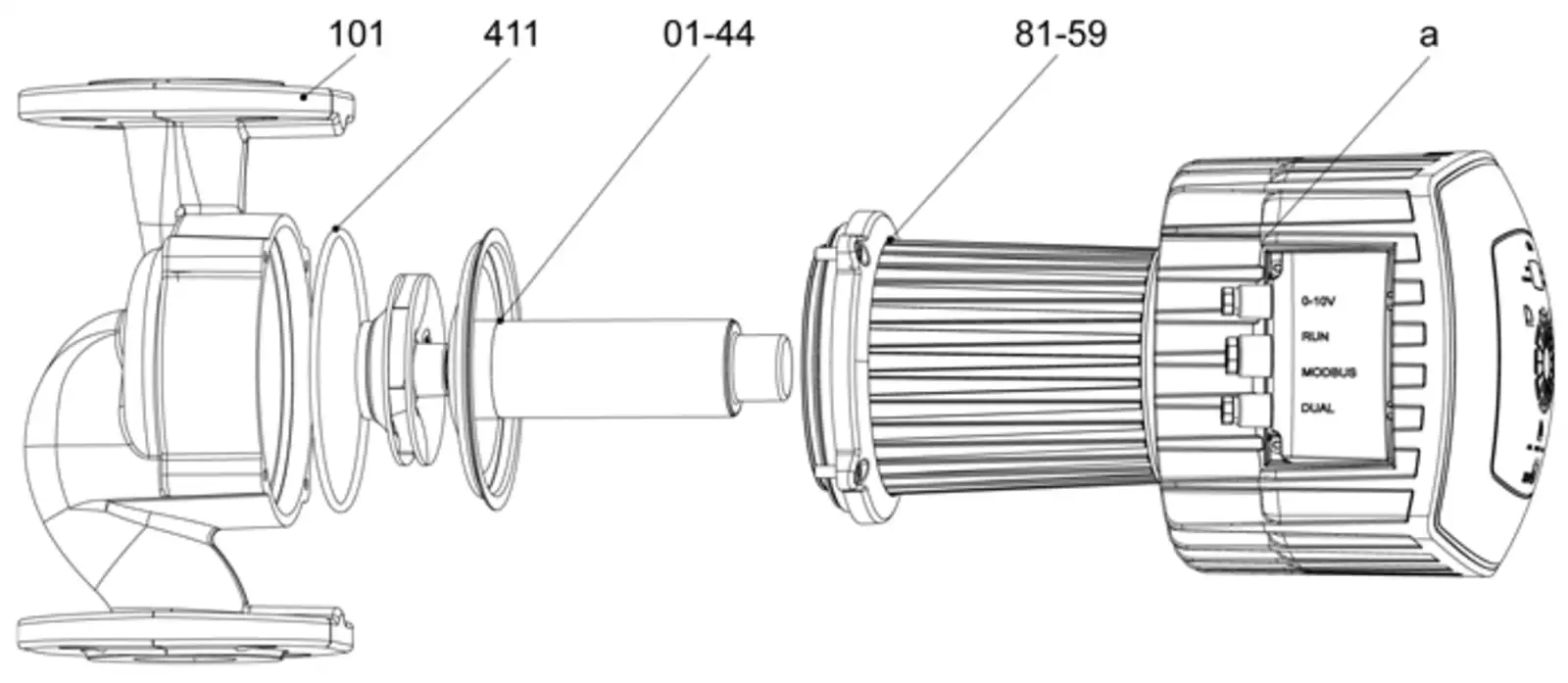

Il se compose généralement d'un moteur électrique et d'une turbine, et est installé à la sortie de la chaudière ou de la pompe à chaleur. Les modèles traditionnels offrent généralement trois vitesses de fonctionnement. Le réglage sur la vitesse 2 est recommandé pour ajuster le débit en cas de forte demande ou de modification du système.
AVANTAGES DES CIRCULATEURS DE DERNIÈRE GÉNÉRATION
Les circulateurs modernes sont équipés de variateurs de vitesse qui ajustent la vitesse en fonction des besoins de chauffage, ce qui peut réduire la consommation d'énergie de plus de 80%. Ces dispositifs sont conformes aux exigences de la directive européenne ERP, visant à améliorer l'éfficacité énergetique des équipements pour réduire la consommation d'énergie de l'union européenne.
L'IMPORTANCE DE LA VARIATION DE VITESSE
Dans les bâtiments à faible consommation d'énergie (BBC), les circulateurs à vitesse ne sont plus adaptés en raison de leur surconsommation d'énergie. Les circulateurs à variation électronique de (VEV) permettent d'adapter le debit aux beosins réels du réseau, réduisant ainsi la consommation électrique jusqu'à 90%.

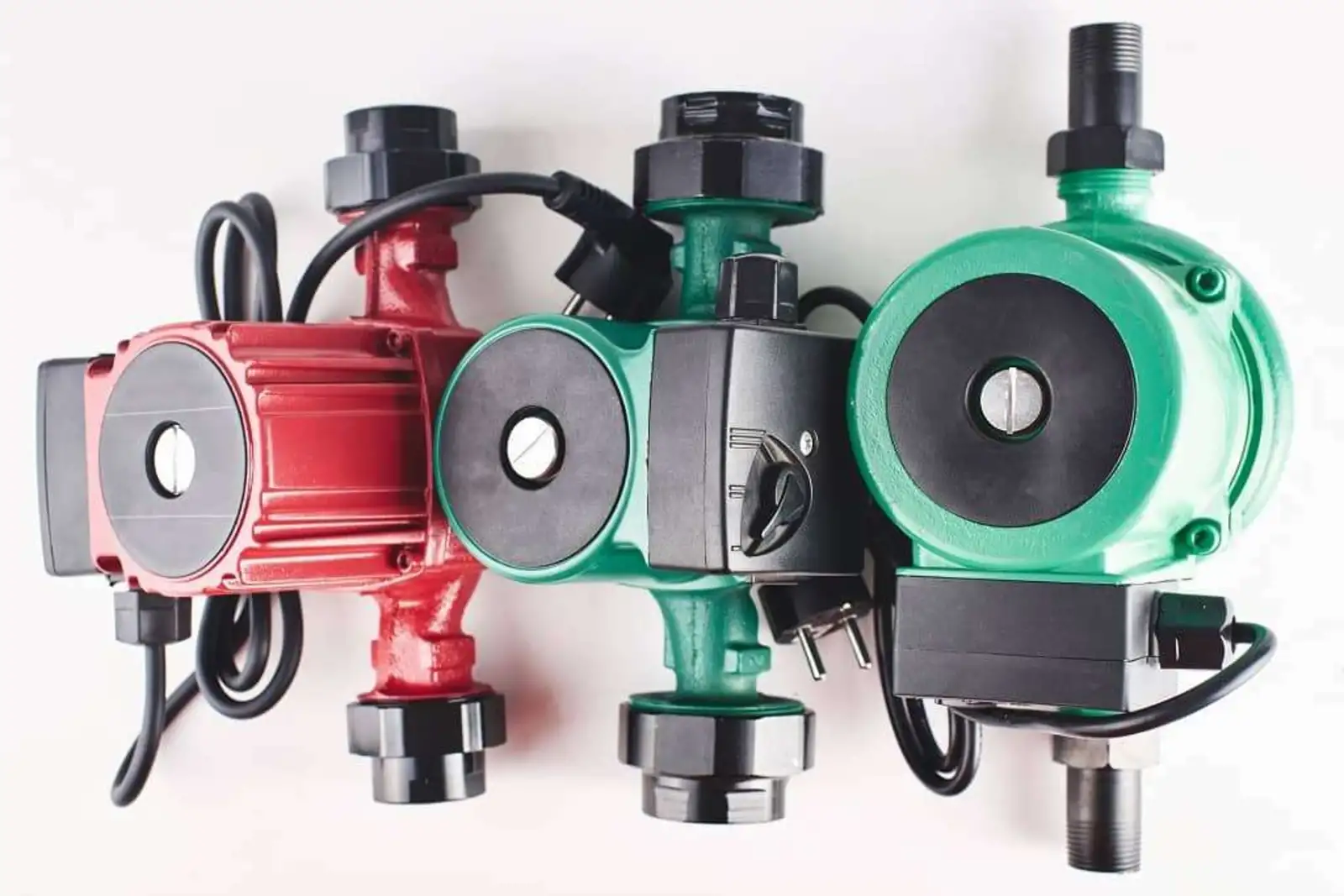

TYPE DE CIRCULATEURS DE CHAUFFAGE
1 Circulateurs standards à vitesse fixe : assurent un débit constant pendant la période de chauffe, mais consomment souvent plus d'énergie qu'il n'en faut.
2 Circulateurs électronique à vitesse variable : ajustent automatiquement la vitesse en fonction des variations de pression dans le. réseau, ce qui permet des économies d'énergie.
3 Circulateurs à moteur synchrone ou à aimant permanent : ces dispositifs à haut rendement réduisent la consommation électrique jusqu'a 90% par rapport aux anciennes versions.
4 Cirrculateurs doubles : permettent un fonctionnement alterné ou simultané pour assurer continuité de service en cas de maintenance ou pour fournir un débit plus élevé.
INSTALLATION ET ENTRETIEN DES CIRCULATEURS

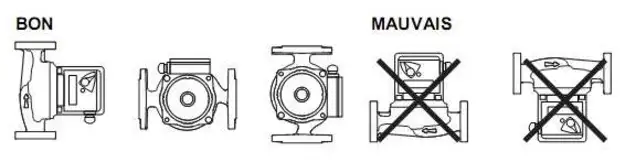

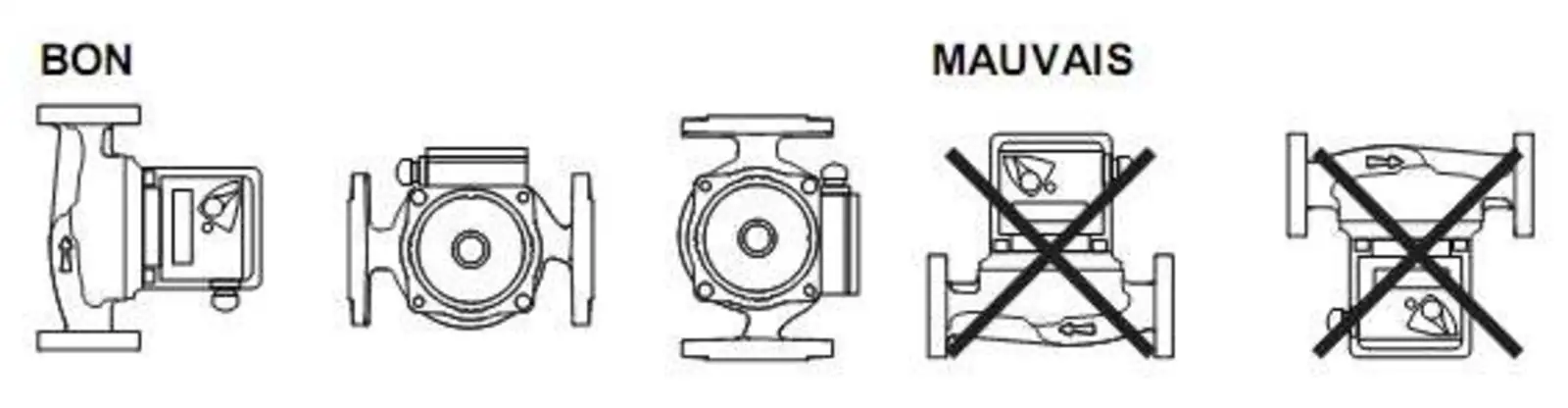

Le circulateur doit être installé à la sortie de la chaudière et dimensionné en fonction du système de chauffage. Lors de l'installation, il est important de purger l'air du système, de remplir le réseau avec de l'eau traitée, et de ne jamais faire fonctionner le circulateur à vide.
Pour l'entretien, un circulateur bien entretenu a une durée de vie de 8 à 10 ans. Cependant, un blocage peut survenir après une longue période d'inactiviré à cause de dépôts accumulés. Dans ce cas, il possible de relancer le circulateur en tournant l'axe du rotor avec un tournevis pour dégommer le moteur.
COMMENT CHOISIR LE BON CIRCULATEUR DE CHAUFFAGE ?
Pour sélectionner le modèle adapté, il faut tenir compte du diamètre des tuyaux, du débit, et de la puissance de l'installation. Un modèle moderne avec variateur de vitesse est recommandé pour maximiser les économies d'énergie. La formule suivante est trés souvent utilisée: Q = P /delta T X Cm
les circulateurs de chauffage jouent un rôle crucial dans l'amélioration de l'efficacité énergétique des batiments, en particulier dans le cadre des nouvelles réglementations visant à reduire la consommation d'énergie primaire.
