La mesure de la pression joue un rôle crucial dans divrs domaines tels que l'industrie et les secteurs du chauffage, de la ventilation et de la climatisation (CVC). Il est essentiel de pouvoir détecter, mesurer et surveiller la pression dans les circuits hydrauliques ou gazeux afin de maintenir le contrôle et d'éviter tous les risques de surpression ou de dépression susceptibles d'endommager les équipements.

BIEN COMPRENDRE LA PRESSION

La pression(p) est une force (F) appliquée sur une surface spécifique (S), exprimée par la formule P = F/S. Dans le système international, l'unité de mesure de la pression est le pascal (Pa°. Elle correspond à une force de 1 Newton (N) agissant sur une surface de 1 mètre carré (m2). L'unité usuelle pour mesurer la pression des fluides est le bar, où 1 bar équivaut à 100 kilopascals (KPa)

Les différents types de pression

Pression atmosphérique

C'est la force exercée par le poids de l'air qui nous entoure sur une surface donnée. Au niveau de la mer, elle est d'environ.     1 013ha, soit 1,013 bar ou 1 013 mbar. La pression atmosphérique varie en fonction de la météo, de la localisation géographique et de l'altitude. Elle est plus élevée au niveau de la mer et plus basse en haute montagne.

Pression relative

C'est la mesure de la pression, lue aux manomètres, dans les systèmes de tuyauterie. Elle peut être positive (surpression) ou négative (dépression)et ne tient pas compte de la pression atmosphérique. Elle est exprimée en pascals (Pa) ou bars (bar) selon l'appareil de mesure utilisé.

Pression absolue

Elle est mesurée par rapport au vide absolu, sans aucune pression environnante. Elle correspond à la différence entre la pression mesurée et le vide absolu. Elle est égale à la pression relative additionnée à la pression atmosphérique (Pabs = Prel + Patm).

Pression différentielle

Elle ,indique la différence de prssion entre deux points distincts mesurée au même instant (4P = P1 - P2). Elle est utilsée pour surveiller le colmatage des filtres, détecter des niveaux d'eau ou pour mesurer des debits.

POURQUOI MESURER LA PRESSION DES INSTALLATIONS ?

Dans les intallations standards, la mesure de la pression relative suffit pour :

* Assurer leur bon fonctionnelent;

*optimiser les performences des equipements;

*Contrôler les processus comme la distillation ou la filtration;

*Diagnostiquer d'éventuels dysfonctionnements.

Dans des applications plus spécifiques impliquant des liquides, vapeur ou gaz dangereux, il peut être nécessaire de tenir compte des variations de la presion atmosphérqiue. Dans ces cas-là, il est impératif d'utiliser des appareils adaptés pour mesurer la pression absolue.

LES DIFFÉRENTS APPAREILS POUR MESURER LA PRESSION

Pour effectuer des mesures de pression (relative, absolue ou différentielle), on utilise couramment deux types d'appareils : les manomètres et les capteurs de pression .

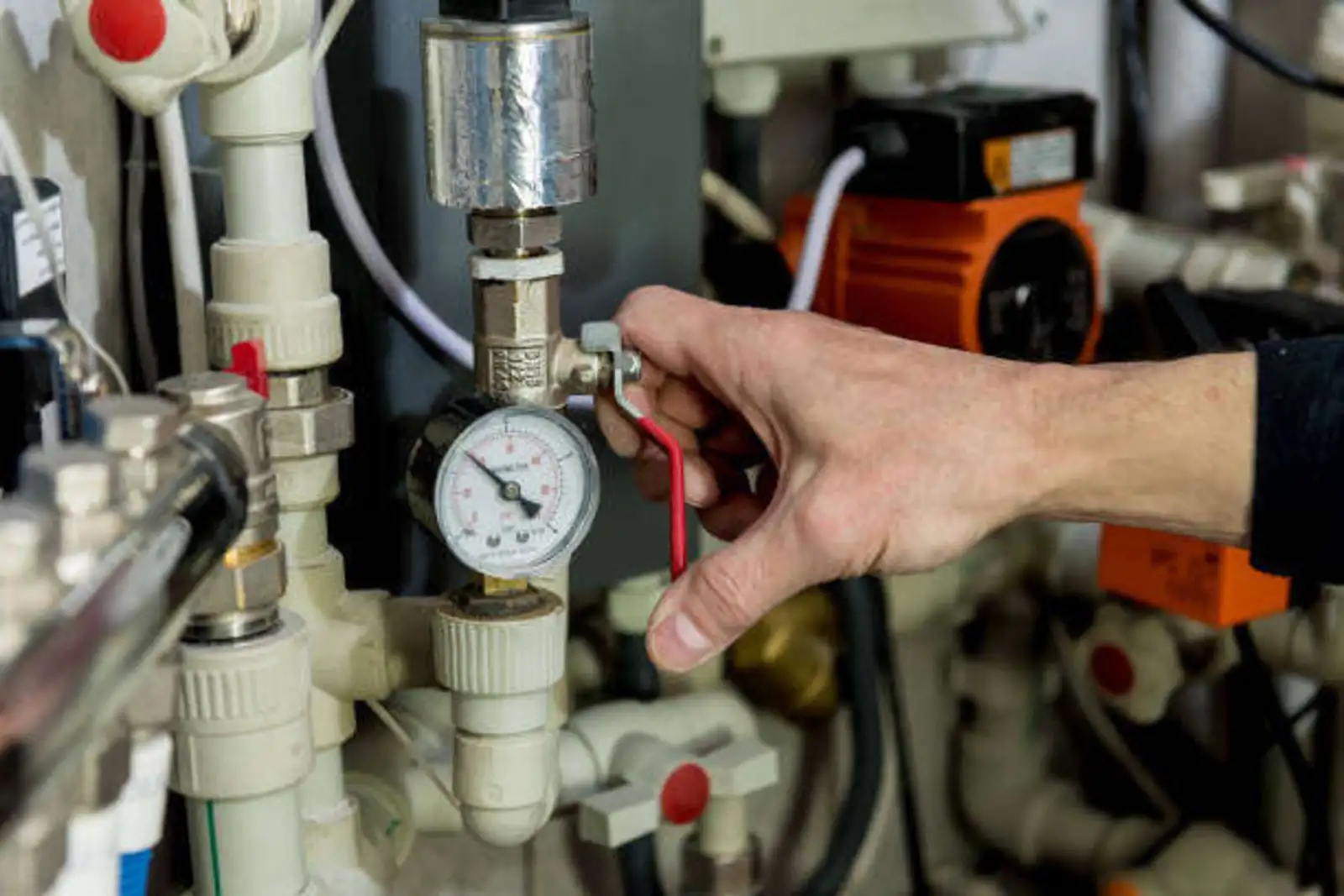

Les manomètres

Les Manomètres sont des appareils mécaniques composés d'un élément sensible qui se déforme sous l'éffet de la pression. On distingue 4 types de manomètres :

Manomètre à tube bourdon ou à tube manométrique

La pression du fluide déforme un tube ce qui entraîne la rotation de l'aiguille par l'intermédiaire d'une biellette. Il s'agit du manomètre le plus couramment utilisé dans les systèmes de tuyauterie.

Manomètre à menbrane

La pression du fluide déforme une membrane circulaire maintenue entre deux brides, ce qui fait tourner l'aiguille via une tige de transmission.

Manomètre à capsule

Il est constitué de deux membranes circulaires hermétiques assemblées sur leur circonférence. Le fluide déforme la capsule, qui agit proportionnellement sur les mécanisme de lecture.

Manomètre à soufflet

La pression déforme le soufflet dans sa longueur, mettant ainsi en mouvement l'aiguille.

Ces quatre types de manomètres existent en version "pression absolue" pour pouvoir mesurer des pressions indépendamment de la pression atmosphérique. La pression du fluide est mesurée contre la pression de référence, soit le vide absolu.

Il existe des manomètres digitaux. ils se distinguent des manomètres mécaniques par leur précision.

Les capteurs de pression

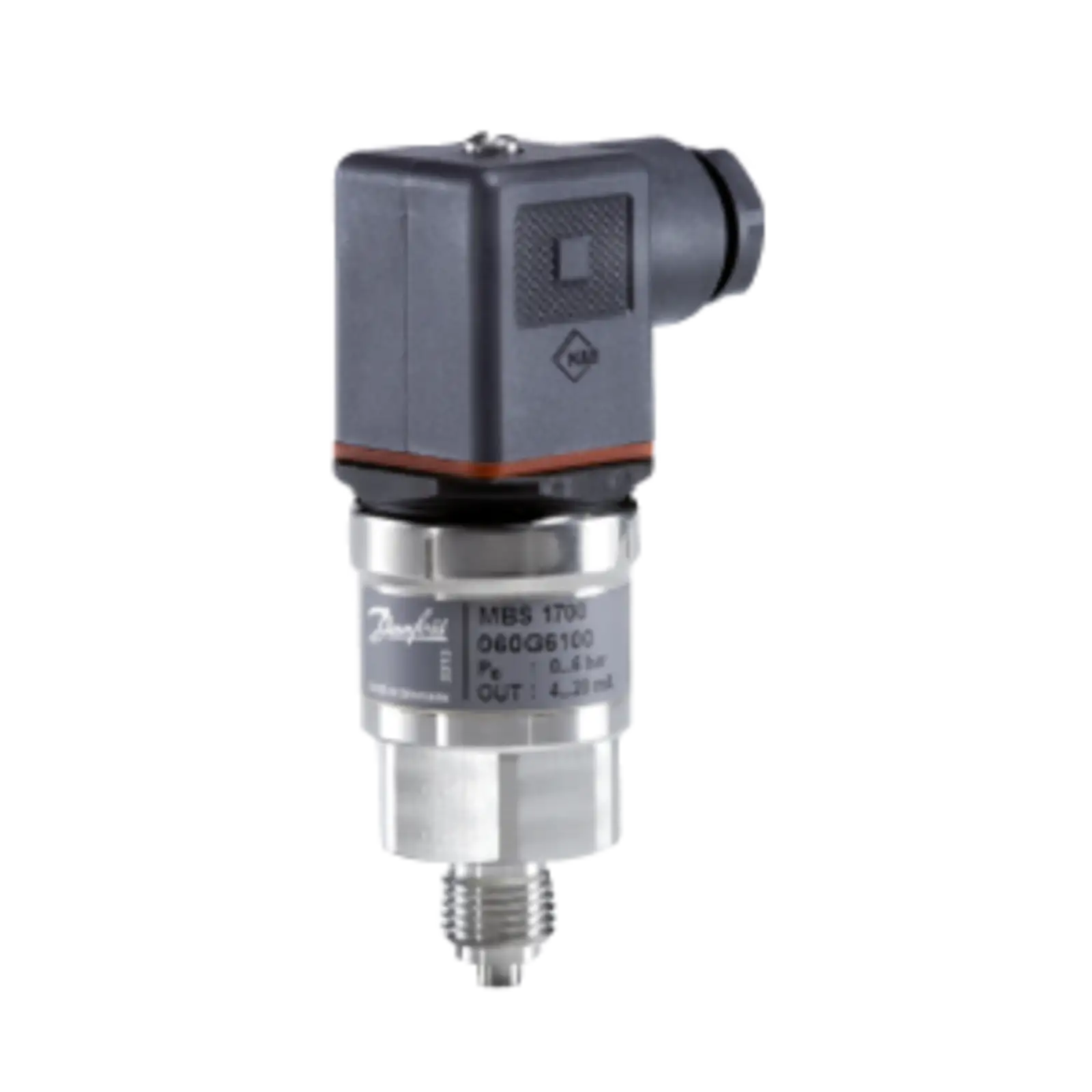

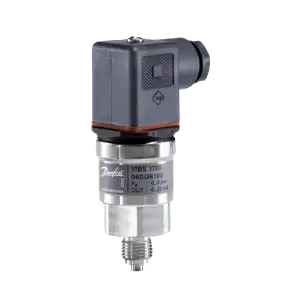

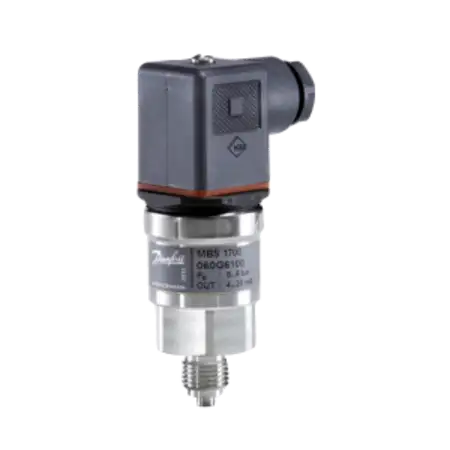

Les capteurs de pression sont des dispositifs électroniques équipés d'une cellule de mesure en contact avec le fluide. Ils convertissent la pression physique en un signak électrique (4.20 mA ou 0-10 V DC). Ce signal peut être lu directement sur un afficheur ou être envoyé vers un automate, un régulateur ou système de gestion de donées.

Étant dépourvus de pièces mobiles, ces capteurs sont insensibles aux coups de bélier, ce qui leur confrère fiabilité, précision et durabilité. Ils sont de plus en plus utilisés dans l'automatisation des processus industriels.

L'étalonnage

Dans certaines applications industrielles, il est essentiel de procéder à un étalonnage périodique des appareils de mesure pour assurer la fiabilité des relevés de pression. L'étalonnage implique de comparer l'appareil avec un instrument de référence appelé "étalon". Pour garantir l'exactitude des relevés, l'étalon lui-même doit être préalablement étalonné par un organisme de certification agréé.
